Wir verstehen, dass diese ganzen Begriffe manchmal etwas verwirrend sein können, aber sobald man weiß, wie es funktioniert, ist es ganz einfach. Im Folgenden werden wir versuchen zu erklären, was das alles bedeutet.
Die Anzahl von Volt ist die Energiemenge, die an einen Stromkreis/Schaltung abgegeben wird. Mit einer Schaltung meinen wir zum Beispiel ein elektronisches Gerät. Bei einem 12-V-Gerät werden immer 12 Volt von der Batterie “gegeben”. Eine Batterie hat immer eine feste Spannung (z.B. 12, 36 oder 24 Volt) und ein Gerät arbeitet immer mit einer bestimmten Spannung. Zum Beispiel benötigt ein Gerät, das mit 12 Volt arbeitet, natürlich eine Batterie, die auch 12V liefert.
Wenn wir von Ampere sprechen, geht es darum, wie viel Strom pro Sekunde “fließt”. Wenn die Anzahl der Ampere ansteigt, dann steigt auch der Strom, der pro Sekunde durch das Gerät fließt. Ein elektrisches Gerät arbeitet normalerweise mit einer festen Spannung, aber die Menge der Ampere, die es verbraucht, kann z.B. abhängig von der Position Ihres Trollingmotors variieren (ein solcher Elektromotor verbraucht bei Vollgas mehr Ampere als z.B. bei Halbgas).
Beispiel 1: Angenommen, ich habe einen Minn Kota Endura C2 50 LBS, den ich mit Getriebegang/Drehzahlstufe 2 fahre. Der Trolling-Motor läuft mit 12V und zieht derzeit 15A. Ich beschließe, etwas schneller zu fahren, und schalte auf Gang/Geschwindigkeitsstufe 4. Der Motor läuft immer noch mit 12V, aber er zieht jetzt 25A. Die Spannung ist gleich geblieben, aber die Anzahl der Ampere ist gestiegen.
Leistung ist die Spannung multipliziert mit der Anzahl der Ampere, oder W = V x A. Dies ist die Menge an Energie, die ein Gerät verbraucht, und damit ein Hinweis darauf, wie leistungsstark es ist. Diese steigt, wenn die Anzahl der Ampere ebenfalls steigt.
Beispiel 2: Angenommen, ich habe einen 24V Minn Kota Terrova 80 LBS-Bogenmotor von Minn Kota Terrova, der 30 Ampere zieht. Die Leistungsaufnahme beträgt also 24 x 30 = 720W.
Beispiel 3: Angenommen, ich habe einen weiteren Minn Kota Endura C2 50 LBS, den ich in Gang / Geschwindigkeitseinstellung 2 betreibe. Der Motor läuft mit 12V und zieht 15A und hat somit eine Leistungsaufnahme von 180W (12 x 15). Wenn ich in Gang/Drehzahlstufe 4 schalte, zieht der Motor 25A und läuft immer noch mit 12V. Die Leistungsaufnahme des Schleppantriebs beträgt jetzt 300W.
Die Batteriekapazität wird in Ah oder Amperestunden gemessen. Wie der Name schon sagt, bedeutet dies, wie viele Ampere die Batterie in einer Stunde liefern kann. Zum Beispiel kann eine 12-V-Lithiumbatterie mit einer Kapazität von 100Ah eine Stunde lang 100Ah an ein 12-Volt-Gerät liefern. Dieselbe 100Ah-Batterie könnte ein 25-Ampere-Gerät 4 Stunden lang (100/25=4) mit Strom versorgen. Wenn eine Batterie 12V50 hat, bedeutet dies, dass die Batterie mit 12 Volt arbeitet und eine Kapazität von 50Ah hat. Eine 24V100-Batterie arbeitet mit 24 Volt und hat eine Kapazität von 100 Ah usw. In der Praxis für Blei-Säure-Batterien weicht die Nennkapazität (wie viele Amperestunden die Batterie laut Spezifikationen liefern kann) stark von der effektiven Kapazität (wie viele Ampere die Batterie während des Gebrauchs tatsächlich liefern kann) ab. Wie dies funktioniert, erläutern wir in unserem Artikel Entladung und Batteriekapazität.
Beispiel 4: Ich betreibe meine Minn Kota Endura C2 50 LBS in Gang / Geschwindigkeitseinstellung 2, Zeichnung 15A bei 12V. Ich habe eine 12-Volt-Batterie mit 70 Ah. Meine Gesamtlaufzeit beträgt jetzt 70 / 15 = 4,7 Stunden. Wenn ich in den Gang / Geschwindigkeitsstufe 4 schalte, zieht der Motor 25A. Meine Gesamtlaufzeit beträgt jetzt 70 / 25 = 2,8 Stunden.
Eine andere Möglichkeit, die Kapazität der Batterie zu messen, ist in Watt-Stunden (Wh). Wh wird berechnet, indem die Anzahl der Ampere mit der Batteriespannung multipliziert wird. Zum Beispiel hat eine 12V100-Batterie (eine 12-Volt-Batterie mit einer Kapazität von 100Ah) eine Kapazität von 12 x 100 = 1200Wh. Eine 24V50Ah-Batterie hat eine Kapazität von 24 x 50 = 1200Wh. Diese Batterien haben also die gleiche Kapazität, nur eine arbeitet mit 12 Volt und die andere mit 24 Volt. In der Praxis werden Sie feststellen, dass diese Batterien etwa die gleichen Abmessungen und das gleiche Gewicht haben.
Beispiel 5: Ich habe einen 600W Trollingmotor und eine Batterie mit einer Kapazität von 1200Wh. Meine Laufzeit bei Vollgas beträgt mit diesem Akku 2 Stunden (1200 / 600 = 2). Ich brauche nicht einmal zu wissen, wie die Spannung des Schleppantriebs oder des Akkus berechnet wird (solange sie natürlich mit derselben Spannung arbeiten).
Der aufmerksame Leser bemerkt, dass die Laufzeit eines Akkus mit einem Gerät auf zwei Arten berechnet werden kann. Entweder durch Division der Amperezahl der Batterie durch die Leistungsaufnahme in A des Schleppantriebs oder durch Division der Wh-Zahl der Batterie Wh durch die W-Zahl des Elektromotors.
Batteries can be connected together to achieve a higher voltage or higher capacity. This is done by connecting the battery terminals of the batteries with cables.
Connecting in series: higher voltage, equal number of Ah
Batterien können miteinander verbunden werden, um eine höhere Spannung oder eine höhere Kapazität zu erreichen. Dazu werden die Batteriepole der Batterien mit Kabeln verbunden.
Reihenschaltung: höhere Spannung, gleiche Anzahl von Ah
Wenn wir sagen, dass wir Batterien in Reihe schalten, verbinden wir den Pluspol einer Batterie mit dem Minuspol einer anderen Batterie. Das bedeutet, dass Sie bei der einen Batterie noch einen Minuspol und bei der anderen Batterie noch einen Pluspol zur Verfügung haben. Das elektrische Gerät sollte an diese beiden verfügbaren Batteriepole angeschlossen werden. Wenn wir Batterien in Reihe schalten, steigt die Spannung, und die in Ah gemessene Kapazität bleibt gleich.

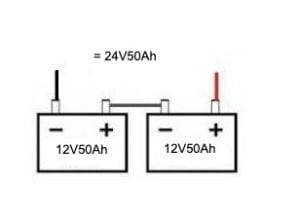

In der obigen Abbildung sehen wir zwei 12V50Ah-Batterien. Wie Sie sehen, sind die beiden Batterien in Reihe geschaltet: Minus- und Pluspol sind miteinander verbunden. Sie haben eine 24V50-Batterie geschaffen : 24V (aufgrund der Reihenschaltung) mit einer Kapazität von 50Ah (die Anzahl der Ampere bleibt gleich). Wenn wir die Kapazität in Wattstunden messen, beträgt die Gesamtkapazität jetzt 24 x 50 = 1200 Wh.
Parallelschaltung: gleiche Spannung, höhere Amperezahl
Beim Parallelschalten von Batterien verbinden wir den Minuspol der einen Batterie mit dem Minuspol der anderen Batterie und den Pluspol der einen Batterie mit dem Pluspol der anderen Batterie. Wir verbinden den Minuspol des elektrischen Geräts mit einem der Minuspole und den Pluspol mit dem Pluspol der anderen Batterie (siehe Abbildung unten). Nun wird die gleiche Spannung geliefert, aber die Anzahl der Ampere hat sich erhöht.
In der obigen Abbildung werden die Minuspole beider Batterien verbunden und die Pluspole angeschlossen. Die Batterie ist also parallel geschaltet. Es gibt immer noch 12 Volt, aber die Anzahl der Ampere hat sich von 50 auf 100 erhöht. Wir haben jetzt eine 12V100Ah-Batterie geschaffen. Wenn wir die Kapazität in Wattstunden messen, beträgt die Gesamtkapazität jetzt 12 x 100 = 1200 Wh.
Die Anzahl der Wattstunden bleibt also immer gleich, egal ob man sie in Reihe oder parallel schaltet.
Achtung: Prüfen Sie immer, ob die Batterien für eine Reihenschaltung geeignet sind. Schliessen Sie nur identische Batterien (gleicher Typ/Modell, Alter und Ladezustand) an und verwenden Sie Kabel mit der richtigen Dicke und Länge. Wir empfehlen Ihnen, 12-Volt-Rebelcell-Batterien nicht in Reihe zu schalten, sondern eine 24-Volt-Batterie von Rebelcell zu wählen. Rebelcell 24-Volt-Batterien können problemlos bis zu 48V in Reihe geschaltet werden.
Die technische Spezifikation für Batterien enthält oft viele andere Begriffe. Im Folgenden versuchen wir zu erklären, was die wichtigsten Begriffe bedeuten.
Spannung: Dies ist die Spannung, die die Batterie im Durchschnitt liefert. Wie oben erläutert, beginnt die Batterie mit einer höheren Spannung als bei einer Teilentladung. Damit meinen wir den Mittelwert dieser Progression oder die Nennspannung.
Chemie: Dies gibt an, welche Art von Lithiumbatterietechnologie verwendet wird.
C1, C5, C20: Dies gibt die Batteriekapazität bei Entladung in einer bestimmten Anzahl von Stunden an. C20= 100Ah bedeutet, dass die Batterie 100 Amperestunden liefern kann, wenn sie in 20 Stunden (mit 5A) entladen wird. Bleibatterien haben eine geringere Kapazität, wenn sie schneller entladen werden. Beispielsweise kann eine Bleibatterie 100Ah liefern, wenn sie in 20 Stunden entladen wird (C20=100), aber wenn dieselbe Batterie in 5 Stunden entladen wird, liefert sie nur 70Ah (C5=70). Bei Rebelcell-Batterien spielt es keine Rolle, ob man sie in 20 Stunden, 5 Stunden oder 1 Stunde entlädt, sie liefern immer die gleiche Kapazität. Deshalb bezeichnen wir unsere Kapazität immer als Kapazität (C1-C20). Lesen Sie mehr darüber in unserem Artikel über effektive Batteriekapazität.
EqPb: Dies steht für ‘äquivalente Bleibatterie’. Damit meinen wir, dass diese Batterie mit einer Bleibatterie mit der angegebenen Kapazität verglichen werden kann, wenn sie in Kombination mit einem Elektromotor verwendet wird. Häufig kann eine Lithium-Batterie mit einem viel niedrigeren Ah in der Praxis die gleiche Menge liefern wie eine Blei-Säure-Batterie mit einem viel höheren Ah. In der Praxis kann z.B. die Rebelcell 12V50 hinsichtlich der Betriebsdauer für einen Elektromotor mit einer 105Ah-Semi-Traktionsbatterie verglichen werden. Das hat auch alles mit der nutzbaren Batteriekapazität zu tun.
Nennenergie: Dies ist die in Wattstunden gemessene Batteriekapazität (Erklärung siehe oben).
Maximale kontinuierliche Entladung: Dies ist die maximale Anzahl Ampere, die die Batterie kontinuierlich liefern kann. Angenommen, eine Batterie hat eine maximale kontinuierliche Entladung von 30A, dann können Sie kein Gerät anschließen, das mehr als 30A zieht. Je höher die Kapazität der Batterie, desto höher ist die maximale kontinuierliche Entladung.
Spitzenentladung (10 Milli-Sekunden): Dies ist die maximale Anzahl von Ampere, die die Batterie für 10 Milli-Sekunden liefern kann. Diese ist immer höher als die maximale kontinuierliche Entladung. Einige Geräte weisen beim Starten eine kurze Spitzenentladung auf (so genannte “Einschaltströme”). Dies ist zum Beispiel der Fall, wenn man mit einem elektrischen Außenbordmotor in einem Zug von Null auf Vollgas geht. In diesem Moment benötigt der Motor für kurze Zeit mehr Ampere als das Nennmaximum.
Lebensdauer (#Ladungen) (@80%DoD): Dies gibt an, wie oft Sie die Batterie bis zu einem bestimmten Prozentsatz entladen und wieder aufladen können. Wenn beispielsweise “Lebensdauer (#Ladungen) (@80%DoD): 1500” angegeben ist, bedeutet dies, dass die Batterie 1500 Mal auf 80% entladen werden kann (d.h. mit 20% verbleibender Kapazität). Wenn z. B. “Lebensdauer (#Ladungen) (@100%DoD): 1000” angegeben ist, kann die Batterie 1000 Mal vollständig entladen werden.
Energiedichte: Damit messen wir die Anzahl der Wattstunden pro Kilo Batterie. Die Energiedichte ist bei Lithiumbatterien viel höher als bei Blei-Säure-Batterien. Eine hohe Energiedichte bedeutet, dass man auf gleichem Raum mehr Energie speichern kann. Und dies führt zu einer leichteren und kleineren Batterie.
Bandbreitenspannung: siehe Erklärung der Entladung und Kapazität von Batterien. Daraus ergibt sich die minimale Spannung (bei 0%) und die maximale Spannung (bei 100%) der Batterie.
Ladetemperatur: Dies gibt die minimale und maximale Temperatur an, bei der eine Batterie geladen werden kann.
Entladetemperatur: Dies gibt die minimale und maximale Temperatur an, bei der eine Batterie entladen werden kann.
Lagertemperatur: dies gibt die Temperatur an, bei der eine Batterie entladen werden kann: Dies gibt die minimale und maximale Temperatur an, bei der eine Batterie sicher gelagert werden kann.
Maximaler Ladestrom: Dies gibt den maximalen Strom in A an, bei dem die Batterie geladen werden kann. Je höher dieser Wert ist, desto schneller kann die Batterie geladen werden (mit dem richtigen Ladegerät).
Integrierter Zellenausgleich: Teil des Batterie-Management-Systems. Die Zellausgleichsfunktion stellt sicher, dass die Spannung der einzelnen Lithium-Batteriezellen ausgeglichen wird, so dass die Zellen alle den gleichen Ladezustand / die gleiche Spannung haben. Dies ist für eine optimale Nutzung und Leistung der Batterie erforderlich.
Temperaturschutz: Teil des Batterie-Management-Systems. Die Batterie wird abgeschaltet, wenn die Temperatur zu hoch oder zu niedrig wird. Dies ist ein Schutz zur Vermeidung von Schäden.
Schutz gegen maximalen Entladestrom: Teil des Batteriemanagementsystems. Die Batterie wird abgeschaltet, wenn die Stromaufnahme Ihrer Ausrüstung höher als zulässig ist. Dies ist ein Schutz, um Schäden zu verhindern.
